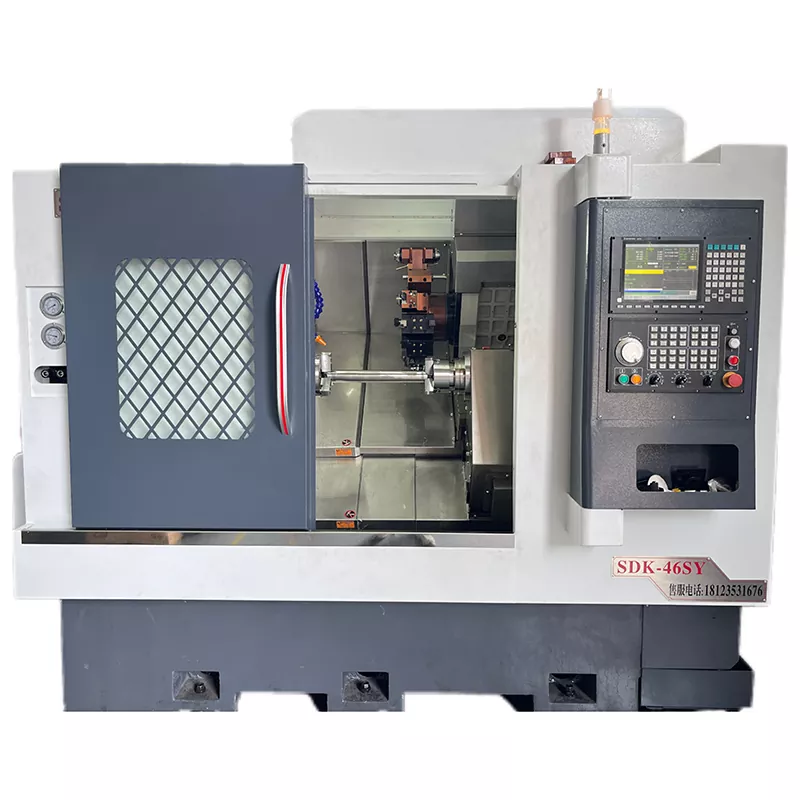

இரட்டை சுழல் ஒற்றை-டர்ரெட் சி.என்.சி இயந்திர கருவிகள் , பெயர் குறிப்பிடுவது போல, இயந்திர கருவியில் இரண்டு சுழல்கள் மற்றும் ஒரு சிறு கோபுரம் பொருத்தப்பட்டுள்ளது. இந்த வகை இயந்திர கருவியின் படுக்கை பொதுவாக ஒரு பணியிட சுழல் சட்டகம் மற்றும் ஒரு பணியிட துணை சுழல் சட்டகம், அத்துடன் நகரக்கூடிய சிறு கோபுரம் ஆகியவற்றைக் கொண்டுள்ளது. பணியிட சுழல் சட்டகம் மற்றும் பணிப்பகுதி துணை சுழல் சட்டகம் முறையே பணிப்பரப்புகளைக் கட்டுப்படுத்துவதற்கும் எந்திரத்திற்கும் பயன்படுத்தப்படுகின்றன, அதே நேரத்தில் கருவி வைத்திருப்பவர் செயல்பாடுகளை வெட்டுவதற்கு பொறுப்பாகும்.
பாரம்பரிய சி.என்.சி லேத்ஸுடன் ஒப்பிடும்போது, இரட்டை சுழல் ஒற்றை-டர்ரெட் சி.என்.சி இயந்திர கருவிகள் அதிக அளவு ஆட்டோமேஷனைக் கொண்டுள்ளன. இது நிரலாக்கத்தின் மூலம் தானியங்கி செயலாக்கத்தை அடைய முடியும், கையேடு தலையீடு மற்றும் பிழைகள் குறைத்தல் மற்றும் செயலாக்க துல்லியம் மற்றும் ஸ்திரத்தன்மையை மேம்படுத்துதல். செயலாக்கத் தேவைகளுக்கு ஏற்ப பொருத்தமான நிலைக்கு செல்ல, மேல் மற்றும் கீழ், இடது மற்றும் வலது இடப்பெயர்ச்சியுடன் ஸ்லைடு ரயில் இருக்கையில் சிறு கோபுரம் நிறுவப்படலாம். கோபுரத்தை நகர்த்துவதன் மூலம், இயந்திர கருவி பணியிடத்தின் இரு முனைகளின் எந்திரத்தையும் முடிக்க முடியும், மேலும் எந்திர நெகிழ்வுத்தன்மையை மேலும் மேம்படுத்துகிறது.
செயலாக்க திறன் |
46 அ |
படுக்கை உடலை சுழற்றுங்கள் |
Φ500 |
மிகப்பெரிய விட்டம் செயலாக்கம் |
Φ350 |
அதிகபட்ச செயலாக்க நீளம் |
400 மிமீ |
சுழல் |
|
சுழல் மூக்கு |
A2-5 |
பார் துளை |
Φ45 |
சுழல் வேகம் |
0-4500 |
துணை சுழல் மோட்டார் |
A2-4 (மோட்டார் சுழல்) |
பார் துளை |
Φ36 |
சுழல் வேகம் |
0-5000 |
இயந்திர துல்லியம் |
|
பொருத்துதல் துல்லியத்தை மீண்டும் செய்யவும் |
± 0.005 |
சுழல் துப்பாக்கி சூடு |
≤0.005/100 மிமீ |
சுழல் டேப்பர் |
≤0.005/100 மிமீ |
எக்ஸ், இசட் கிராஸ்ஹேர் |
≤0.005/100 மிமீ |
எக்ஸ்/இசட் அச்சு வேகமாக நகரும் வேகம் |
24 மீ/நிமிடம் |
அச்சு பக்கவாதம் |
|
எக்ஸ்-அச்சு பக்கவாதம் |
220 மிமீ |
இசட்-அச்சு பக்கவாதம் |
420 மிமீ |
பயணம் y- அச்சு |
± 45 மிமீ/± 50 மிமீ |
மோட்டார் சக்தி |
|
சுழல் (சர்வோ) மற்றும் மோட்டார் |
7.5 கிலோவாட் |
எக்ஸ் அச்சு (சர்வோ) மற்றும் மோட்டார் |
3.1 கிலோவாட் |
Z அச்சு (சர்வோ) மற்றும் மோட்டார் |
3.1 கிலோவாட் |
Y அச்சு (சர்வோ) மற்றும் மோட்டார் |
2.4 கிலோவாட் |
பறிப்பு |
|
பறிப்பு |
BMT45/55 |
மற்றொன்று |
|
எடை |
4200 கிலோ |
இயந்திர பரிமாணங்கள் |
2450*1750*2120 |
உருளைகள், விளையாட்டு உபகரணங்கள், விவசாய இயந்திரங்கள் மற்றும் வாகனக் கூறுகள் போன்ற தொழில்களில் உள்ள பகுதிகளின் எந்திரத்தில் இரட்டை சுழல் ஒற்றை-டர்ரெட் சி.என்.சி இயந்திர கருவிகள் பரவலாகப் பயன்படுத்தப்படுகின்றன. இந்தத் தொழில்கள் எந்திர துல்லியம் மற்றும் பகுதிகளின் செயல்திறனுக்கான அதிக தேவைகளைக் கொண்டுள்ளன, மேலும் இரட்டை சுழல் ஒற்றை சிறு கோபுரம் சி.என்.சி இயந்திர கருவிகள் இந்த தேவைகளைப் பூர்த்தி செய்வதற்கான சிறந்த தேர்வாகும்.
